Локальные компьютерные сети

18 февраля, 2011 Рубрики: Linux, основы Linux, Сети

локальные компьютерные сетиДоброго времени, уважаемые читатели блога www.k-max.name. В сегодняшней статье опишу немного теории о компьютерных сетях и о том, как настроить сеть в Linux, как продиагностировать сеть в Linux и поддерживать в рабочем состоянии сетевую подсистему в Linux.  Когда статья начинала формироваться, планировалось уложиться в одну, но к завершению, размеры статьи стали неподъемные, было решено разделить статью на две: теория сетей и работа сетевой подсистемы в линукс. Ну что ж, начнем с теории…

Стек протоколов TCP/IP

Собственно, что есть сеть? Сеть – это более 2х компьютеров, объединенных между собой какими-то проводами каналами связи, в более сложном примере – каким-то сетевым оборудованием и обменивающиеся между собой информацией по определенным правилам. Эти правила “диктуются” стеком протоколов TCP/IP.

Transmission Control Protocol/Internet Protocol (Стек протоколов TCP/IP) – если сказать простым языком, это набор взаимодействующих протоколов разных уровней (можно дополнить, что каждый уровень взаимодействует с соседним, то есть состыковывается, поэтому и стек, имхо, так проще понять), согласно которым происходит обмен данными в сети. Каждый протокол – это набор правил, согласно которым происходит обмен данными. Итого, стек протоколов TCP/IP – это набор наборов правил :) Тут может возникнуть резонный вопрос: а зачем же иметь много протоколов? Неужели нельзя обмениваться всем по одному протоколу?

Все дело в том, что каждый протокол описывает строго отведенные ему правила. Кроме того, протоколы разделены по уровням функциональности, что позволяет работе сетевого оборудования и программного обеспечения становится гораздо проще, прозрачнее и выполнять “свой” круг задач. Модель сетевого взаимодействия OSIДля разделения данного набора протоколов по уровням была разработана модель сетевого  взаимодействия OSI (англ. Open Systems Interconnection Basic Reference Model, 1978 г., она же – базовая эталонная модель взаимодействия открытых систем). Модель OSI состоит из семи различных уровней. Уровень отвечает за отдельный участок в работе коммуникационных систем, не зависит от рядом стоящих уровней – он только предоставляет определённые услуги. Каждый уровень выполняет свою задачу в соответствии с набором правил, называемым протоколом. Проиллюстрировать работу модели OSI можно следующим рисунком: Как передаются данные?

Из рисунка видно, что существует 7 уровней сетевого взаимодействия, которые делятся на: прикладной, представлений, сеансовый, транспортный, сетевой, канальный, физический. Каждый из уровней содержит свой набор протоколов. Список протоколов по уровням взаимодействия хорошо представлен в Википедии:

протоколы по уровням сетевого взаимодействия

Сам стек протоколов TCP/IP развивался параллельно с принятием модели OSI и “не пересекался” с ней, в результате получилось небольшое разногласие в несоответствии стека протоколов и уровней модели OSI. Обычно, в стеке TCP/IP верхние 3 уровня (прикладной, представления и сеансовый) модели OSI объединяют в один — прикладной. Поскольку в таком стеке не предусматривается унифицированный протокол передачи данных, функции по определению типа данных передаются приложению. Упрощенно интерпретацию стека TCP/IP относительно модели OSI можно представить так:

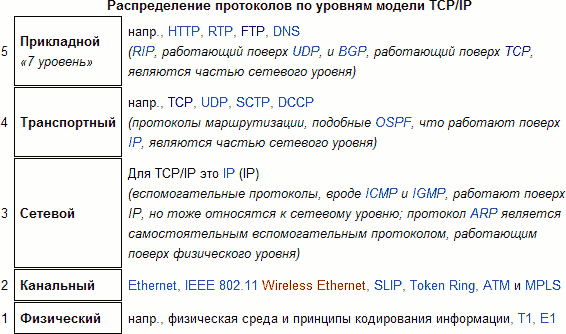

Модель DOD (Модель TCP/IP)

Данную модель сетевого взаимодействия еще называют модель DOD (от бурж. Department of Defense — Министерство обороны США). Итак, общее представление о сетевом взаимодействии рассмотрели. Для более глубокого понимания сути вопроса, могу посоветовать скачать и почитать книгу (Вито Амато “Основы организации сетей Cisco Т1 и Т2”), ниже.

Адресация

В сети, построенной на стеке протоколов TCP/IP каждому хосту (компьютеру или устройству подключенному к сети) присвоен IP-адрес. IP-адрес представляет собой 32-битовое двоичное число. Удобной формой записи IP-адреса (IPv4) является запись в виде четырёх десятичных чисел (от 0 до 255), разделённых точками, например, 192.168.0.1. В общем случае, IP-адрес делиться на две части: адрес сети (подсети) и адрес хоста:

структура адреса IPКак видно из иллюстрации, есть такое понятие как сеть и подсеть. Думаю, что из значений слов понятно, что IP адреса делятся на сети, а сети в свою очередь делятся на подсЕти с помощью маски подсетИ (корректнее будет сказать: адрес хоста может быть разбит на подсЕти). Изначально, все IP адреса были поделены на определенные группы (классы адресов/сети). И существовала классовая адресация, согласно которой сети делились на строго определенные изолированные сети:

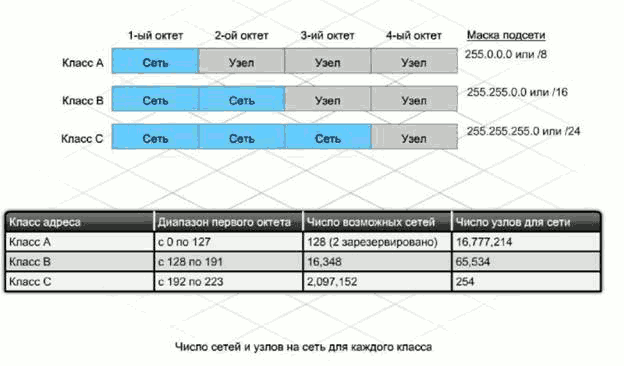

классовая адресация

Нетрудно посчитать, что всего в пространстве адресов IP – 128 сетей по 16 777 216 адресов класса A, 16384 сети по 65536 адресов класса B и 2 097 152 сети по 256 адресов класса C, а также 268 435 456 адресов многоадресной рассылки и 134 317 728 зарезервированных адресов. С ростом сети Интернет эта система оказалась неэффективной и была вытеснена CIDR (бесклассовой адресацией), при которой количество адресов в сети определяется маской подсети.

Существует так же классификация IP адресов, как “частные” и “публичные”. Под частные (они же локальные сети) сети зарезервированы следующие диапазоны адресов:

  • 10.0.0.0 — 10.255.255.255 (10.0.0.0/8 или 10/8),
  • 172.16.0.0 — 172.31.255.255 (172.16.0.0/12 или 172.16/12),
  • 192.168.0.0 — 192.168.255.255 (192.168.0.0/16 или 192.168/16).
  • 127.0.0.0 — 127.255.255.255 зарезервировано для петлевых интерфейсов (не используется для обмена между узлами сети), т.н. localhost

Кроме адреса хоста в сети TCP/IP есть такое понятие как порт. Порт является числовой характеристикой какого-то системного ресурса. Порт выделяется приложению, выполняемому на некотором сетевом хосте, для связи с приложениями, выполняемыми на других сетевых хостах (в том числе c другими приложениями на этом же хосте). С программной точки зрения, порт есть область памяти, которая контролируется каким-либо сервисом.

Для каждого из протоколов TCP и UDP стандарт определяет возможность одновременного выделения на хосте до 65536 уникальных портов, идентифицирующихся номерами от 0 до 65535. Соответствие номера порта и службы, использующей этот номер можно посмотреть в файле /etc/services или на сайте http://www.iana.org/assignments/port-numbers. Весь диапазон портов делиться на 3 группы:

  • 0 до 1023, называемые привилегированными или зарезервированными (используются для системных и некоторых популярных программ)
  • 1024 — 49151 называются зарегистрированными портами.
  • 49151 — 65535 называются динамическими портами.

IP протокол, как видно из иллюстраций находится ниже TCP и UDP в иерархии протоколов и отвечает за передачу и маршрутизацию информации в сети. Для этого, протокол IP заключает каждый блок информации (пакет TCP или UDP) в другой пакет – IP пакет или дейтаграмма IP, который хранит заголовок о источнике, получателе и маршруте.

Если провести аналогию с реальным миром, сеть TCP/IP – это город. Названия улиц и проулков – это сети и подсети. Номера строений – это адреса хостов. В строениях, номера кабинетов/квартир – это порты. Точнее, порты – это почтовые ящики, в которые ожидают прихода корреспонденции получатели (службы). Соответственно, номера портов кабинетов 1,2 и т.п. обычно отдаются директорам и руководителям, как привилегированным, а рядовым сотрудникам достаются номера кабинетов с большими цифрами. При отправке и доставке корреспонденции, информация упаковывается в конверты (ip-пакеты), на которых указывается адрес отправителя (ip и порт) и адрес получателя (ip и порт). Простым языком как-то так…

Следует отметить, что протокол IP не имеет представления о портах, за интерпретацию портов отвечает TCP и UDP, по аналогии TCP и UDP не обрабатывают IP-адреса.

Для того чтобы не запоминать нечитаемые наборы цифр в виде IP-адресов, а указывать имя машины в виде человекопонятного имени “придумана” такая служба как DNS (Domain Name Service), которая заботится о преобразовании имен хостов в IP адрес и представляет собой огромную распределенную базу данных. Об этой службе я обязательно напишу в будущих постах, а пока нам достаточно знать, что для корректного преобразования имен в адреса на машине должен быть запущен демон named или система должна быть настроена на использование службы DNS провайдера.

Маршрутизация

пример маршрутизируемой сетиДавайте рассмотрим (на иллюстрации) пример инфраструктуры с несколькими подсетями. Может возникнуть вопрос, а как же один компьютер соединиться с другим? Откуда он знает, куда посылать пакеты?

Для разрешения этого вопроса, сети между собой соединены шлюзами (маршрутизаторами). Шлюз – это тот же хост, но имеющий соединение с двумя и более сетями, который может передавать информацию между сетями и направлять пакеты в другую сеть. На рисунке роль шлюза выполняет pineapple и papaya, имеющих по 2 интерфейса, подключенные к разным сетям.

Чтобы определить маршрут передачи пакетов, IP использует сетевую часть адреса (маску подсети). Для определения маршрута, на каждой машине в сети имеется таблица маршрутизации (routing table), которая хранит список сетей и шлюзов для этих сетей.  IP “просматривает” сетевую часть адреса назначения в проходящем пакете и если для этой сети есть запись в таблице маршрутизации, то пакет отправляется на соответствующий шлюз.

В Linux ядро операционной системы хранит таблицу маршрутизации в файле /proc/net/route. Просмотреть текущую таблицу маршрутизации можно командой netstat -rn (r – routing table, n – не преобразовывать IP в имена) или route. Первая колонка вывода команды netstat -rn (Destination – назначение) содержит адреса сетей (хостов) назначения. При этом, при указании сети, адрес  обычно заканчивается на ноль. Вторая колонка (Gateway) – адрес шлюза для указанного в первой колонке хоста/сети. Третья колонка (Genmask) – маска подсети, для которой работает данный маршрут. Колонка Flags дает информацию об адресе назначения (U – маршрут работает (Up), N – маршрут для сети (network), H – маршрут для хоста и т.п.). Колонка MSS показывает число байтов, которое может быть отправлено за 1 раз, Window – количество фреймов, которое может быть отправлено до получения подтверждения, irtt – статистика использования маршрута, Iface – указывает сетевой интерфейс, используемый для маршрута (eth0, eth1 и т.п.)

Как видно в примере ниже, первая запись (строка) указана для сети 128.17.75, все пакеты для данной сети будут отправлены на шлюз 128.17.75.20, который является IP адресом самого хоста. Вторая запись  – это маршрут по умолчанию, который применяется ко всем пакетам, посылаемым в сети, не указанные в данной таблице маршрутизации. Здесь маршрут лежит через хост papaya (IP 128.17.75.98), который можно считать дверью во внешний мир. Данный маршрут должен быть прописан на всех машинах сети 128.17.75, которые должны иметь доступ к другим сетям. Третья запись создана для петлевого интерфейса. Данный адрес используется, если машине необходимо подключиться к самой себе по протоколу TCP/IP.  Последняя запись в таблице маршрутизации сделана для IP 128.17.75.20 и направляется на интерфейс lo, т.о. при подключении машины к самой себе на адрес 128.17.75.20, все пакеты будут посылаться на интерфейс 127.0.0.1.

Если хост eggplant пожелает послать пакет хосту zucchini, (соответственно, в пакете будет указан отправитель – 128.17.75.20 и получатель – 128.17.75.37), протокол IP определит на основании таблицы маршрутизации, что оба хоста принадлежат одной сети и пошлет пакет прямо в сеть, где zucchini его получит. Если более подробно сказать.. сетевая карта широковещательно кричит ARP-запросом “Кто такой IP  128.17.75.37, это кричит 128.17.75.20?” все машины, получившие данное послание – игнорируют его, а хост с адресом 128.17.75.37 отвечает “Это я и мой MAC – адрес такой-то…”, далее происходит соединение и обмен данными на основе arp таблиц, в которых занесено соответствие IP-MAC адресов. “Кричит”, то есть этот пакет посылается всем хостам, это происходит потому что, MAC-адрес получателя указан широковещательный адрес ( FF:FF:FF:FF:FF:FF ). Такие пакеты получают все хосты сети.

Пример таблицы маршрутизации для хоста eggplant:

[root@eggplant ~]# netstat -rn
Kernel IP routing table
Destination     Gateway         Genmask         Flags   MSS Window  irtt Iface
128.17.75.0      128.17.75.20   255.255.255.0   UN        1500 0          0 eth0
default          128.17.75.98   0.0.0.0         UGN       1500 0          0 eth0
127.0.0.1        127.0.0.1      255.0.0.0       UH        3584 0          0 lo
128.17.75.20     127.0.0.1      255.255.255.0   UH        3584 0          0 lo

Давайте рассмотрим ситуацию, когда хост eggplant хочет послать пакет хосту, например, pear или еще дальше?.. В таком случае, получатель пакета будет – 128.17.112.21, протокол IP попытается найти в таблице маршрутизации маршрут для сети 128.17.112, но данного маршрута в таблице нет, по этому будет выбран маршрут по умолчанию, шлюзом которого является papaya (128.17.75.98). Получив пакет, papaya отыщет адрес назначения в своей таблице маршрутизации:

[root@papaya ~]# netstat -rn
Kernel IP routing table
Destination     Gateway         Genmask         Flags   MSS Window  irtt Iface
128.17.75.0      128.17.75.98   255.255.255.0   UN        1500 0          0 eth0
128.17.112.0     128.17.112.3   255.255.255.0   UN        1500 0          0 eth1
default          128.17.112.40  0.0.0.0         UGN       1500 0          0 eth1
127.0.0.1        127.0.0.1      255.0.0.0       UH        3584 0          0 lo
128.17.75.98     127.0.0.1      255.255.255.0   UH        3584 0          0 lo
128.17.112.3     127.0.0.1      255.255.255.0   UH        3584 0          0 lo

Из примера видно, что papaya подключена к двум сетям 128.17.75, через устройство eth0 и 128.17.112 через устройство eth1. Маршрут по умолчанию, через хост pineapple, который в свою очередь, является шлюзом во внешнюю сеть.

Соответственно, получив пакет для pear, маршрутизатор papaya увидит, что адрес назначения принадлежит сети 128.17.112 и направит пакет в соответствии со второй записью в таблице маршрутизации.

Таким образом, пакеты передаются от маршрутизатора к маршрутизатору, пока не достигнут адреса назначения.

Стоит отметить, что в данных примерах маршруты

128.17.75.98     127.0.0.1      255.255.255.0   UH        3584 0          0 lo
128.17.112.3     127.0.0.1      255.255.255.0   UH        3584 0          0 lo

Не стандартные. И в современном linux вы такого не увидите.

Резюме

В данной статье я постарался как можно коротко и понятно описать основные понятия взаимодействия сетевой инфраструктуры на примере нескольких взаимосвязанных сетей, в следующей части я опишу работу сети в операционной системе Linux. Буду рад Вашим комментариям и дополнениям.

Что еще почитать по теме?

Если есть желание, более подробно почитать о маршрутизации и основах сети, советую почитать отличную книгу: Вито Амато “Основы организации сетей Cisco” Том1 и Том2 2004г.
Продолжение статьи: Настройка сети в Linux, диагностика и мониторинг
Новое продолжение: iproute2, настройка сети командой ip

С Уважением, Mc.Sim!
